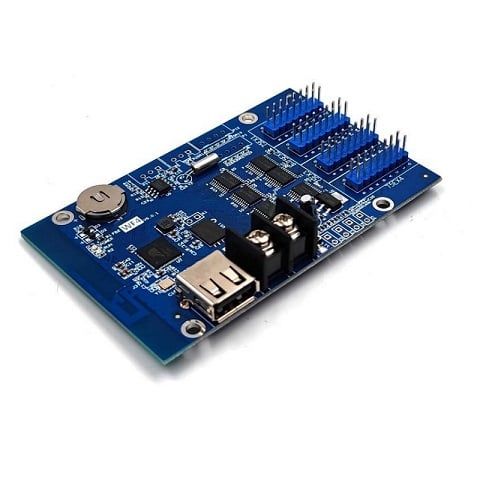

Mạch HD WF4 là dòng mạch WIFI điều khiển biển led ma trận qua máy tính, điện thoại tiện ích. Card HD WF4 hỗ trợ 4 cổng HUB75 sử dụng cho biển led cao tối đa 4 hàng moudle led ma trận full màu.
WF4 sử dụng phần mềm ứng dụng HD2020 và LedArt (APP). Giao diện phần mềm đơn giản, dễ dàng thao tác và chế độ hiển thị phong phú có đặc điểm là chi phí thấp và hiệu suất cao.
Thông Số Mạch :
- Điện áp: DC5V
- Full màu: 384*256
- Kết nối: USB - WIFI
- Số cổng: 4 cổng HUB75
- Module sử dụng: P10 full, P5 Full, P4 Full, P3 Full,....
- Phần mềm: HD2020 - LED ART
- Loại module hỗ trợ:Module Full color
- Nhiệt độ làm việc:-40℃ ~ 85℃
- Chức năng cơ bản: Hình ảnh, Gif, văn bản, tài liệu văn phòng, 3D, đồng hồ, thời gian, vv
- Xuất xứ:Trung Quốc
- Hãng sản xuất:HD - HUIDU
- Bảo hành:12 Tháng
Chức năng:
Module hỗ trợ | Hỗ trợ cổng HUB75 full màu, hỗ trợ IC thông thường và ICN2038 |
Chế độ quét | Hỗ trợ tĩnh đến 1 / 32S |
Phạm vi điều khiển | 768 * 128, Rộng nhất 1280, Cao nhất 256 |
Cổng giao tiếp | Wi-Fi, U-Disk |
Dung lượng Flash | 8M Byte |
Hỗ trợ RGB | Mô-đun đủ màu có thể hiển thị đỏ, xanh lá cây, xanh lam, vàng, tím, xanh lá cây, trắng ( 7 màu ) |
Mức độ xám | 8 mức, hỗ trợ văn bản màu đầy đủ |
Số lượng chương trình | 999 chương trình, hỗ trợ chuyển đổi chương trình bằng điều khiển từ xa wifi |
Số lượng khu vực | 20 khu vực có khu vực riêng biệt, các hiệu ứng đặc biệt riêng biệt và đường viền |
Hiển thị | Hoạt hình, 3D, hình ảnh & văn bản (Hình ảnh, SWF), Excel, Thời gian, Nhiệt độ, Thời gian, Đếm, Âm lịch |
Màn hình chuyển đổi tự động | Hỗ trợ máy chuyển đổi hẹn giờ |
Làm mờ | Hỗ trợ cài đặt độ sáng, cài đặt độ sáng khoảng thời gian |
Nguồn cung cấp | Micro USB, chuẩn 5V |
Chứng nhận | CE, FCC, RoHS |

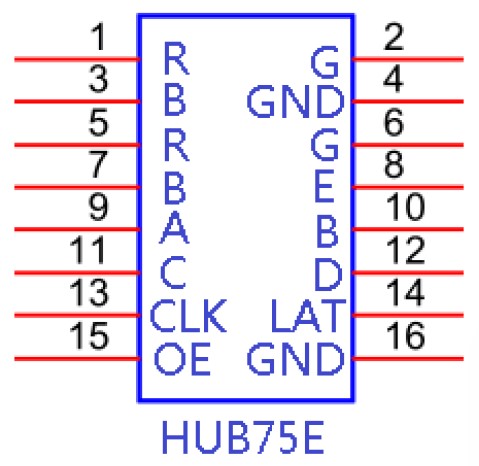

Định nghĩa cổng
Sơ đồ mạch
Mô tả sản phẩm
1. Cổng USB, để cập nhật chương trình bằng ổ USB
2. Đầu nối nguồn chuẩn 5V, chia sẻ với Micro-USB, có thể cấp nguồn trực tiếp cho module LED.
3. Nút kiểm tra, nhấp để chuyển trạng thái kiểm tra màn hình.
4. Các S:
- S2: Kết nối công tắc điểm, chuyển sang chương trình tiếp theo, bộ đếm thời gian bắt đầu, đếm cộng.
- S3: Kết nối công tắc điểm, chuyển đổi chương trình trước đó, đặt lại bộ hẹn giờ, đếm ngược.
- S4: Kết nối công tắc điểm, điều khiển chương trình, tạm dừng thời gian, đặt lại số lượng.
5. P7: Kết nối cảm biến độ sáng.
6. Cổng HUB75E để kết nối với Màn hình LED.
7. P12: Kết nối cảm biến PM2.5 hoặc PM10.
8. P5: Kết nối cảm biến nhiệt độ.
9. P11: Kết nối IR bằng điều khiển từ xa.
Thông số cơ bản
Thấp nhất | Giá trị tiêu biểu | Cao nhất | |
Điện áp định mức (V) | 4.2 | 5.0 | 5.5 |
Nhiệt độ lưu trữ (℃) | -40 | 25 | 105 |
Môi trường làm việc (℃) | -40 | 25 | 80 |
Độ ẩm môi trường (%) | 0.0 | 30 | 95 |
