THÔNG TIN SẢN PHẨM:

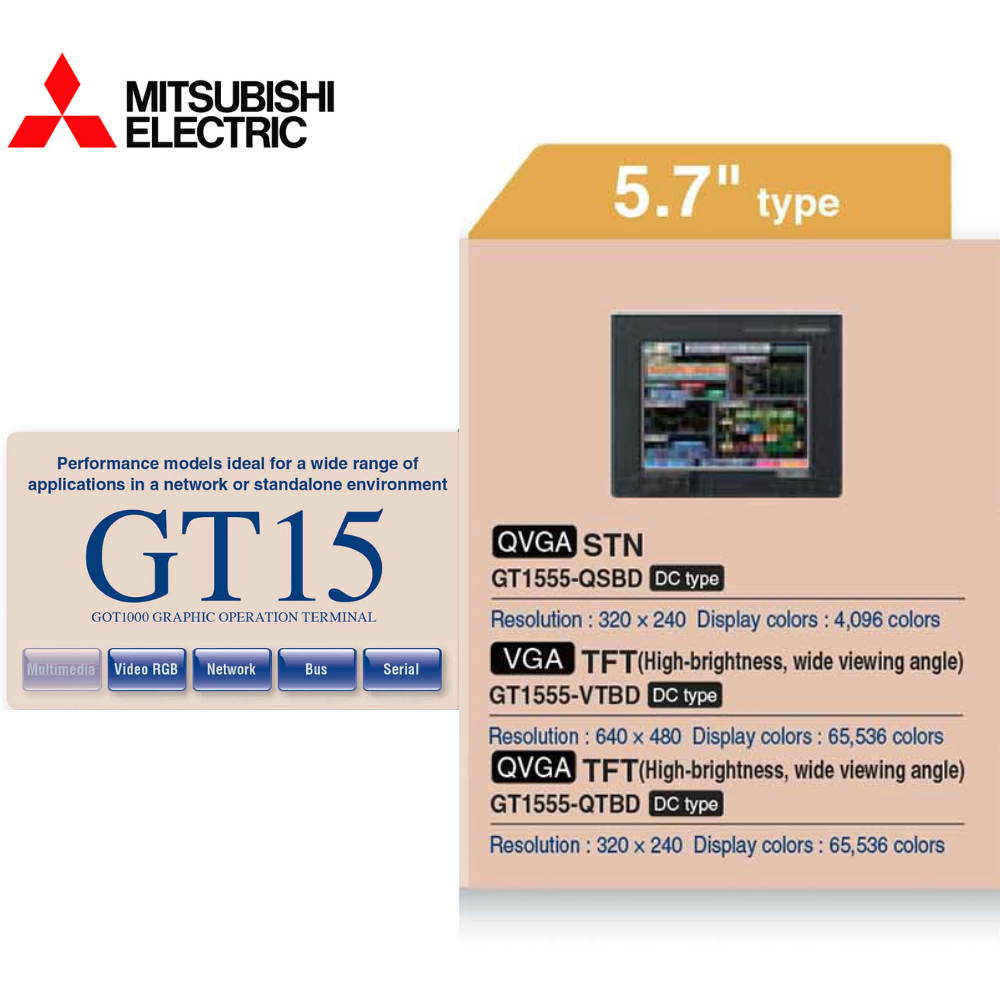

Màn hình cảm ứng Mitsubishi GT155M HMI 5.7 Inch
- Màn hình cảm ứng HMI Mitsubishi GOT1000: GT1555-VTBD / GT1550-QLBDGT1550-QLBDGT1550-QLBDGT1550-QLBD
- Kích thước & Độ phân giải màn hình: 5.7" VGA [640 × 480 dots]
- Loại mành hình hiển thị: TFT color LCD (high brightness, wide viewing angle)
- Màu sắc: 65,536 colors
- Nguồn cấp: 24VDC
- Dung lượng bộ nhớ: 9MB
tem | Specification | ||||
GT1575V-STBA GT1575V-STBD GT1575-STBA GT1575-STBD | GT1575-VTBA GT1575-VTBD | GT1575-VNBA GT1575-VNBD | GT1572-VNBA GT1572-VNBD | ||
Display*1 | Type | TFT color LCD (high-brightness, wide viewing angle) | TFT color LCD | ||
Screen size | 10.4" | ||||
Resolution | SVGA: 800 600 [dots] | VGA: 640 480 [dots] | |||
Display size | 211(W) 158(H) [mm] | ||||
No. of displayed characters | 16-dot standard font: 50 chars. 37 lines (2-byte) 12-dot standard font: 66 chars. 50 lines (2-byte) | 16-dot standard font: 40 chars. 30 lines (2-byte) 12-dot standard font: 53 chars. 40 lines (2-byte) | |||
Display colors | 65536 colors | 256 colors | 16 colors | ||
View angle*3 | Right/left/up/down: 85 | Right/left/up/down: 85 | Right/left: 45 , Up: 30 , Down: 20 | ||
Contrast adjustment | - | ||||
Intensity | 400 [cd/m2] | 380 [cd/m2] | 200 [cd/m2] | ||
Intensity adjustment | 8-step adjustment | 4-step adjustment | |||
Life | Approx. 50,000 hours (operating ambient temperature: 25 C) | Approx. 41,000 hours (operating ambient temperature: 25 C) | |||
Cold-cathode fluorescent tube (replaceable), with backlight OFF detection function. Backlight off time and screen save time can be set. | |||||
Backlight | Life*4 | Approx. 40,000 hours or more | |||
(Time for display intensity reaches 50% at operating ambient temperature of 25 C) | |||||
Touch panel*9 | Type | Matrix resistive type | |||
No. of touch keys | 1900 keys/screen (38 lines 50 columns) | 1200 keys/screen (30 lines 40 columns) | |||
Key size | Min. 16 16 [dots] (per key) (16 8 only on lowermost line) | Min. 16 16 [dots] (per key) | |||
No. of simultaneous touch points | Max. 2 points | ||||
Life | 1,000,000 times or more (operating force 0.98N or less) | ||||
Human sensor | Detection distance | - | |||
Detection range | - | ||||
Detection delay time | - | ||||
Detection temperature | - | ||||
Memory*6 | C drive | 9MB built-in flash memory (for saving project data and OS) | 5MB built-in flash memory (for saving project data and OS) | ||
Life (No. of writings) | 100,000 times | ||||
GT15-BAT type lithium battery (optional) | |||||
Battery | Backed up data | Clock data and maintenance time notification data | |||
Life | Approx. 5 years (operating ambient temperature: 25 C) | ||||
Built-in interface | RS-232*8 | RS-232, 1ch, Transmission speed: 115200/57600/38400/19200/9600/4800bps, Connector shape: D-sub 9-pin (male) Application: Communication with connected devices, connection to personal computer (project data upload/download, OS installation, FA transparent function) | |||
USB | USB (full-speed 12Mbps), device 1ch Connector shape: TYPE Mini-B Application: Connection to personal computer (project data upload/download, OS installation, FA transparent function) | ||||
CF card | Compact flash slot, 1ch, Connector shape: TYPE , Application: Data transfer, data storage, GOT startup | ||||
Optional function board | 1ch for optional function board installation | ||||
Extension unit | 2ch for communication unit/optional unit installation | ||||
Buzzer output | Single tone (tone length adjustable) | ||||
Protective construction | JEM1030 Front: IP67f*7 In panel: IP2X | ||||
External dimensions (without USB port cover) | 303(W) 214(H) 49(D) [mm] | ||||
Panel cut dimensions | 289(W) 200(H) [mm] | ||||
Weight (excl. mounting brackets) | GT1575V: 2.3 [kg] GT1575: 2.4 [kg] | 2.4 [kg] | 2.3 [kg] | ||
Applicable software packages | Screen design software | GT Works3 Version1 | |||
Simulation software |
GOT1000 main units | ||||||||||
Model name | Screen size [resolution] | Display | Display colors (number of colors) | Power supply | Memory size | Remarks | ||||
GT15 | GT1595 | GT1595-XTBA | 15" XGA [1024 × 768 dots] | TFT color LCD (high brightness, wide viewing angle) | 65,536 colors | 100-240VAC | 9MB | |||
GT1595-XTBD | 24VDC | |||||||||
GT1585 | GT1585V-STBA | 12.1" SVGA [800 × 600 dots] | TFT color LCD (high brightness, wide viewing angle) | 65,536 colors | 100-240VAC | 9MB | Compatible with Video/RGB | |||
GT1585V-STBD | 24VDC | |||||||||
GT1585-STBA | TFT color LCD (high brightness, wide viewing angle) | 100-240VAC | ||||||||
GT1585-STBD | 24VDC | |||||||||
GT157M | GT1575V-STBA | 10.4" SVGA [800 × 600 dots] | TFT color LCD (high brightness, wide viewing angle) | 65,536 colors | 100-240VAC | 9MB | Compatible with Video/RGB | |||
GT1575V-STBD | 24VDC | |||||||||
GT1575-STBA | TFT color LCD (high brightness, wide viewing angle) | 100-240VAC | ||||||||
GT1575-STBD | 24VDC | |||||||||
GT1575-VTBA | 10.4" VGA [640 × 480 dots] | TFT color LCD (high brightness, wide viewing angle) | 65,536 colors | 100-240VAC | 9MB | |||||
GT1575-VTBD | 24VDC | |||||||||
GT1575-VNBA | TFT color LCD | 256 colors | 100-240VAC | 5MB | ||||||
GT1575-VNBD | 24VDC | |||||||||
GT1572-VNBA | TFT color LCD | 16 colors | 100-240VAC | 5MB | ||||||
GT1572-VNBD | 24VDC | |||||||||
GT156M | GT1565-VTBA | 8.4" VGA [640 × 480 dots] | TFT color LCD (high brightness, wide viewing angle) | 65,536 colors | 100-240VAC | 9MB | ||||
GT1565-VTBD | 24VDC | |||||||||
GT1562-VNBA | TFT color LCD | 16 colors | 100-240VAC | 5MB | ||||||
GT1562-VNBD | 24VDC | |||||||||
GT155M | GT1555-VTBD | 5.7" VGA [640 × 480 dots] | TFT color LCD (high brightness, wide viewing angle) | 65,536 colors | 24VDC | 9MB | ||||
GT1555-QTBD | 5.7" QVGA [320 × 240 dots] | |||||||||
GT1555-QSBD | STN color LCD | 4,096 colors | ||||||||
GT1550-QLBD | STN monochrome LCD | Monochrome (black/white) 16 gray scales |
