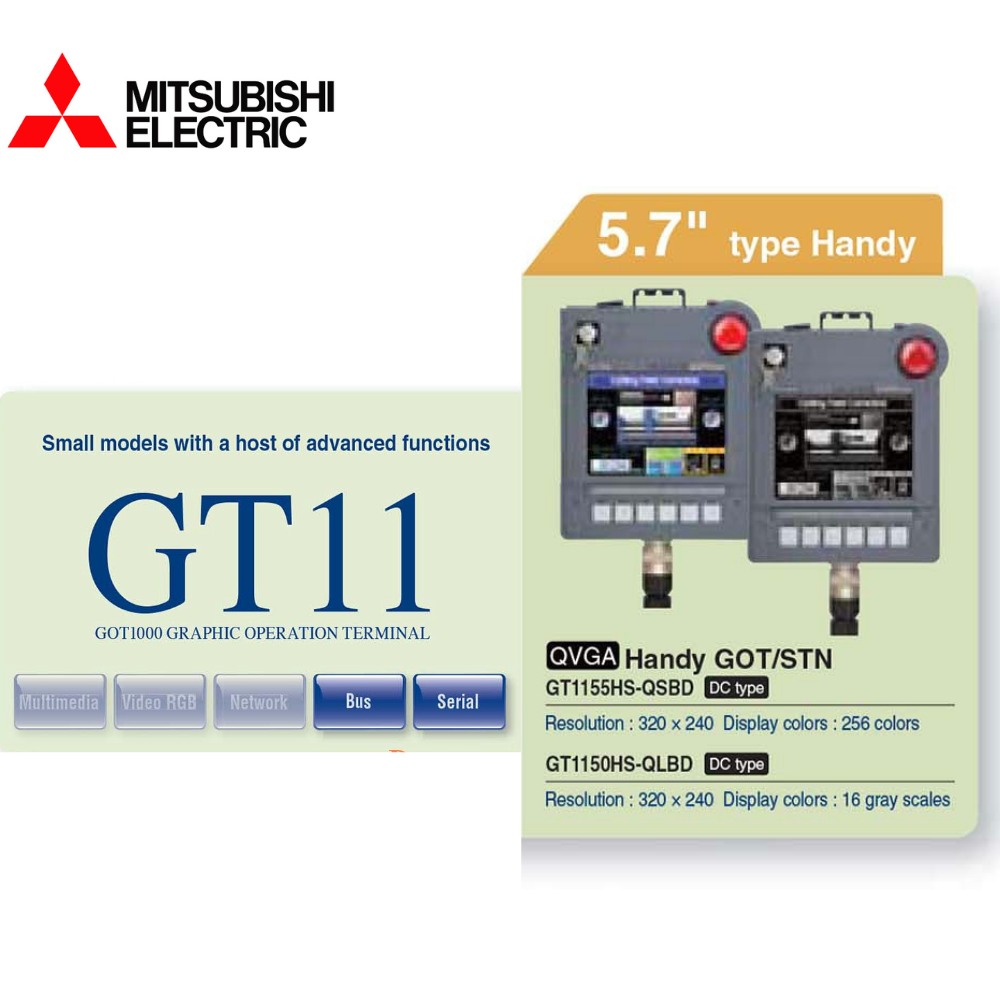

Màn hình cảm ứng Mitsubishi GT1155HS HMI 5.7 Inch
Khách đại lý: Liên hệ EDISUN
THÔNG TIN SẢN PHẨM:
Màn hình cảm ứng Mitsubishi GT1155HS HMI 5.7 Inch
- Màn hình cảm ứng HMI Mitsubishi GOT1000: GT1155HS-QSBD/ GT1150HS-QLBD
- Kích thước & Độ phân giải màn hình: 5.7" QVGA [320 × 240 dots]
- Loại mành hình hiển thị: STN color LCD
- Màu sắc: 256 colors / Mono
- Nguồn cấp: 24VDC
- Dung lượng bộ nhớ: 3MB
Item | Specification | |||
GT1155HS-QSBD | GT1150HS-QLBD | |||
Display*1 | Type | STN color LCD | STN monochrome (black/white) LCD | |
Screen size | 5.7" | |||
Resolution | QVGA: 320 240 [dots] | |||
Display size | 115(W) 86(H) [mm] | |||
No. of displayed characters | 16-dot standard font: 20 chars. 15 lines (2-byte) 12-dot standard font: 26 chars. 20 lines (2-byte) (in horizontal display mode) | |||
Display colors | 256 colors | Monochrome (black/white) 16 gray scale | ||
View angle | • Right/left: 50 , Up: 50 , Down: 60 (Hardware versions A and B) • Right/left: 55 , Up: 65 , Down: 70 (Hardware version C or later) | Right/left: 45 , Up: 20 , Down: 40 | ||
Contrast adjustment | 16-step adjustment | |||
Intensity | • 350 [cd/m2] (Hardware versions A and B) • 380 [cd/m2] (Hardware version C or later) | 220 [cd/m2] | ||
Intensity adjustment | 8-step adjustment | |||
Life | Approx. 50,000 hours (operating ambient temperature: 25 C) | |||
Cold-cathode fluorescent tube (not replaceable), with backlight OFF detection function. Backlight off time and screen save time can be set. | ||||
Backlight | Life*2 | Approx. 75,000 hours or more | Approx. 54,000 hours or more | |
(Time for display intensity reaches 50% at operating ambient temperature of 25 C) | ||||
Touch panel | Type | Matrix resistive type | ||
No. of touch keys | 300 keys/screen (matrix consisting of 15 lines 20 columns) | |||
Key size | Min. 16 16 [dots] (per key) | |||
No. of simultaneous touch points | Max. 2 points | |||
Life | 1,000,000 times or more (operating force 0.98N or less) | |||
Memory | C drive*3 | 3MB built-in flash memory (for saving project data and OS) | ||
Life (No. of writings) | 100,000 times | |||
D drive | 512KB built-in SRAM (battery backup) | |||
GT11-50BAT type lithium battery | ||||
Battery | Backed up data | Clock data, alarm history and recipe data | ||
Life | Replacement guideline approx. 5 years (operating ambient temperature: 25 C) | |||
Built-in interface | Bus | - | ||
RS-422/485 | - | |||
RS-422/232 | RS-422/232, 1ch (Select one when using.) Transmission speed: 115200 /57600/38400/19200/9600/4800bps, Connector shape: Round type, 32-pin (male) Application: Communication with connected devices | |||
RS-232 | RS-232, 1ch, Transmission speed: 115200/ 57600/38400/19200/9600/4800bps, Connector shape: Mini-DIN 6-pin (female) Application: Connection to personal computer (project data upload/download, OS installation, FA transparent function, etc.) | |||
USB | USB (full-speed 12Mbps), device 1ch Application: Connection to personal computer (project data upload/download, OS installation, FA transparent function) | |||
CF card | Compact flash slot, 1ch, Connector shape: TYPE Application: Data transfer and data storage | |||
Optional function board | Embedded in main unit | |||
Buzzer output | Single tone (tone length adjustable) | |||
Protective construction | JEM1030 IP65f (when external connecting cable is fitted) | |||
External dimensions (without USB port cover) | 176(W) 220(H) 93(D) [mm] | |||
Panel cut dimensions | - | |||
Weight | 1.0 [kg] (main unit only) | |||
Applicable software packages | Screen design software | GT Works3 Version1 | ||
Simulation software |
GOT1000 main units | ||||||||||
Model name | Screen size [resolution] | Display | Display colors (number of colors) | Power supply | Memory size | Remarks | ||||
GT11 | GT1155 | GT1155-QTBD | 5.7" QVGA [320 × 240 dots] | TFT color LCD | 256 colors | 24VDC | 3MB | |||
GT1155-QTBDQ | Dedicated to Q bus connection | |||||||||
GT1155-QTBDA | Dedicated to A bus connection | |||||||||
GT1155-QSBD | STN color LCD | |||||||||
GT1155-QSBDQ | Dedicated to Q bus connection | |||||||||
GT1155-QSBDA | Dedicated to A bus connection | |||||||||
GT1150 | GT1150-QLBD | STN monochrome LCD | Monochrome (black/white) 16 gray scales | |||||||
GT1150-QLBDQ | Dedicated to Q bus connection | |||||||||
GT1150-QLBDA | Dedicated to A bus connection | |||||||||
Handy GOT | GT1155HS-QSBD | STN color LCD | 256 colors | |||||||
GT1150HS-QLBD | STN monochrome LCD | Monochrome (black/white) 16 gray scales |
