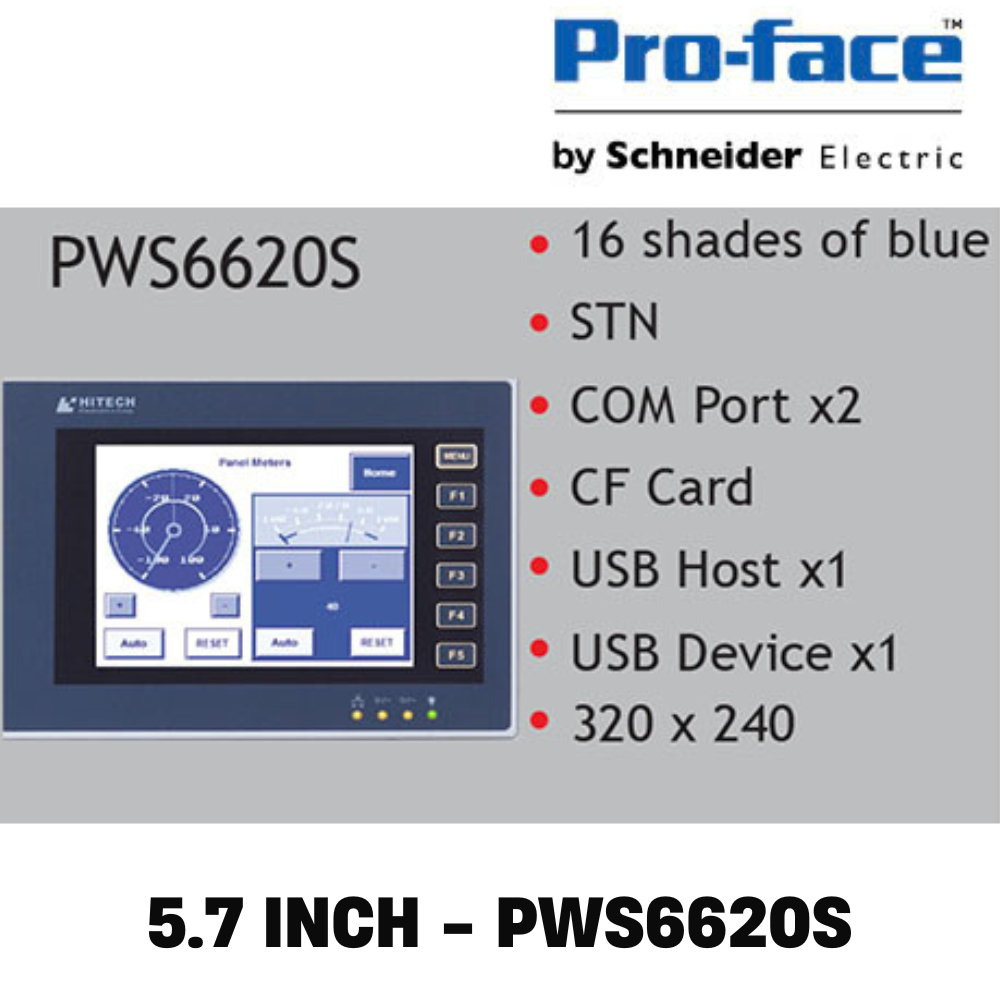

[5.7 INCH - PWS6620S] Màn hình cảm ứng HMI Hitech 5.7 Inch Mono STN LCD
Khách đại lý: Liên hệ EDISUN
THÔNG TIN SẢN PHẨM:
- Màn hình cảm ứng HMI Hitech phiên bản PWS dòng màn hình tin cậy nhất đổi với nhưng nhà lập trình và nhà làm máy với ưu tiên đơn giản, bền, bảo mật cao.
- Màn hình này có 3 phiên bản:
- S: Phiên bản Tiêu Chuẩn: Bao gồm hầu hết các yêu cầu phần mềm và phần cứng cho một thiết bị đầu cuối vận hành, chẳng hạn như xử lý cảnh báo, phông chữ Windows ™, hỗ trợ đa ngôn ngữ, đồ họa động và macro / bậc thang đặc trưng.
- P: Phiên bản Plus: Có chức năng tương tự như phiên bản Tiêu Chuẩn như xử lý dữ liệu / công thức và có thêm một cổng giao tiếp cho máy in hoặc bàn phím ngoài.
- N: Phiên bản Mạng: Phiên bản mạng là phiên bản Plus có thêm cổng mạng Ethernet tích hợp.
- Ghi chú: Màn hình PWS6620S đã ngừng sản xuất & được thay thế bởi màn hình X2 Base 7 ADP
- Lấy chương trình trong màn hình cũ PWS
- Sử dụng phần mềm iX Deverloper thực hiện chuyển đổi chương trình ứng dụng tự động từ màn hình Model cũ sang Model màn hình mới tự động bằng phần mềm được 70%
- 30% còn lại thực hiện chuyển đổi bán tự động.
- Khoét lại lỗ gắn màn hình do kích thước 2 loại màn hình khách nhau.
- Làm lại cáp kết nối màn hình với bộ điều khiển.
- Thực hiện chạy thử kiểm tra tại hiện trường.
Thông số kỹ thuật:
Spec/Model | PWS6620S-P | PWS6620S-N |
LCD Type | Mono STN LCD | |
Screen size | 5.7” (diagonal) | |
Display resolution | 320x240 | |
Brightness (cd/m2) | 110 | |
CPU | 32 bits RISC | |
Contrast adjustment | Via touch panel | |
Display colors | 16 shades of blue | |
Back light type | CCFT | |
Back light life | 50,000 hours | |
Operation Status LED | PWR, COM1, COM 2, Ethernet LEDs | |
Touch screen | Analog | |
Touch screen (number of times) | > 1,000,000 | |
Keypad | 1 Menu key and 5 user-defined function keys (F1—F5) | |
Application Flash ROM | 4MB | |
RTC (w/rechargeable lithium battery) | Yes | |
Data/Recipe | 512KB | |
Data storage (CF card) | Yes | |
COM1 | 9-pin female (RS232/RS485) | |
COM2 | 25-pin female (RS232/RS422/RS485) | |
COM3 | — | |
USB Host | 1 | |
USB Device | 1 | |
Multi-functional port | — | |
Ethernet | — | Yes |
Certification | CE | |
External dimensions (mm) | 195.0 (W) x 145.0 (H) x 59.1 (D) | |
Cut-out dimensions (mm) | 185.8 x 135.8 | |
Supply voltage | 24V DC ±15 %, < 20W | |
Front protection | IP65 | |
Weight (kg) | 0.86 | |
Software |
